HWP-Traverse für Hitzdraht-Sonden

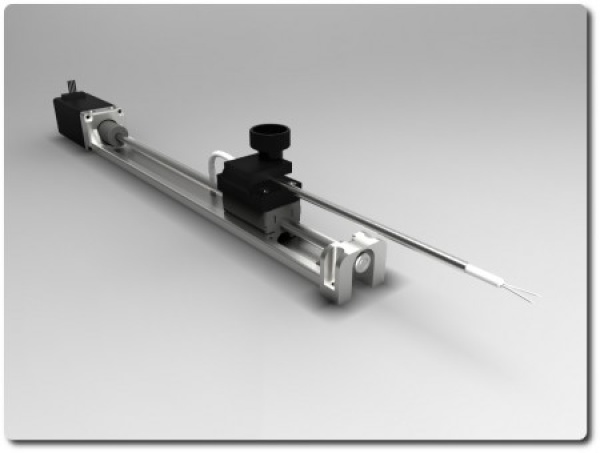

Die 1D-Hitzdraht-Traverse ermöglicht die automatisierte Positionierung von Hitzdraht-Sonden. Durch die kompakte und leichte Ausführung eignet sie sich besonders für die Vermessung von Rohrströmungen oder kleinen Gebläsen.

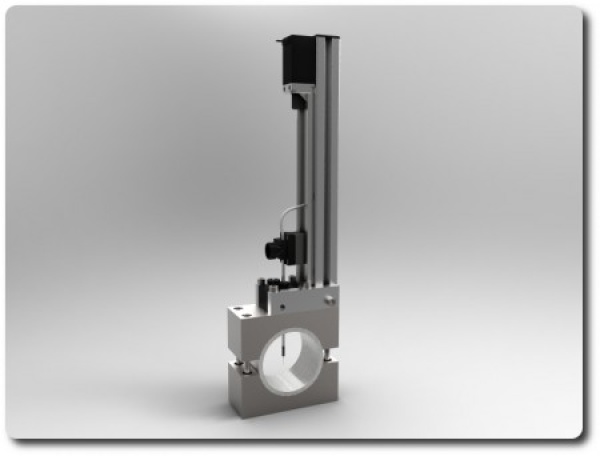

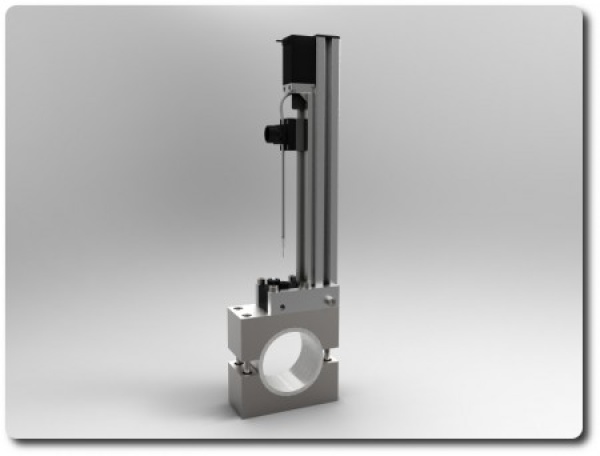

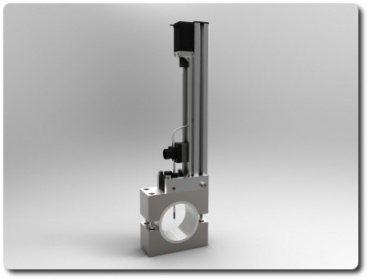

Als Option kann ein kundenspezifischer Adapter für den Anschluss an ein Rohr geordert werden.
Die Ansteuerung erfolgt wahlweise über USB oder RS232. Die Schrittmotorsteuerung gehört mit zum Lieferumfang. Die programmtechnische Anbindung kann entweder direkt über G-Code mit einem ASCII-Protokoll oder über die mitgelieferten LabVIEW-Treiber erfolgen.
Als Option ist auch ein komplettes Messprogramm erhältlich. Voraussetzung dafür ist jedoch eine geeignete Datenerfassung aus unserem Hause (sDAQ, 4CTA).
| Technische Daten | |
| Technische Daten Lineareinheit | |
| NEMA11-Schrittmotor | |
| stat. Tragfähigkeit x,y,z | 10N axial, 40N radial |
| max. Geschwindigkeit | 25 mm/s |
| max. Antriebsmoment | 0,1 Nm |
| Abmessung Traverse | 133+Hublänge x 45 x 30 mm (B x H x T) |
| Hublängen | 100 / 150 / 200 / 250 mm |
| Schrittmotorsteuerung | 24VDC direkt oder über 230VAC Netzteil |
| 130 x 55 x 200 mm (B x H x T) | |
| Umgebungsbedingungen | |
| Temperatur | 5 °C ... 50 °C |
| Luftfeuchtigkeit | 0 ... 95%, nicht kondensierend |
| Software | |
| Treiber | Virtueller COM-Port, LabVIEW |
| unterstützte Betriebssysteme | Windows XP, 7, 8, Linux |
| Optionen | |
| Schnittstelle: USB/RS232 | |
| Adapter für Rohranschluss | |
| Automatisiertes Messprogramm | |
| Lieferumfang | |
| Lineareinheit mit Schrittmotor und Aufnahme für Hitzdraht | |
| Schrittmotorsteuerung mit Netzteil und Kabeln | |
| Abmessungen | |
 |
