Das Messgerät eignet sich zur Bestimmung der Strömungsgeschwindigkeiten von Luftströmungen in Verbindung mit einer Drucksonde oder einem Wirkdruckgeber. Es können folgende Größen gemessen werden:
- Differenzdruck = Stau- oder Wirkdruck der Sonde
- Differenzdruck des statischen Drucks der Sonde gegen Umgebungsdruck
- Umgebungsdruck (Luftdruck)
- Temperatur
- Relative Luftfeuchtigkeit
Diese Größen und die daraus berechnete Strömungsgeschwindigkeit werden über die Schnittstelle ausgegeben.

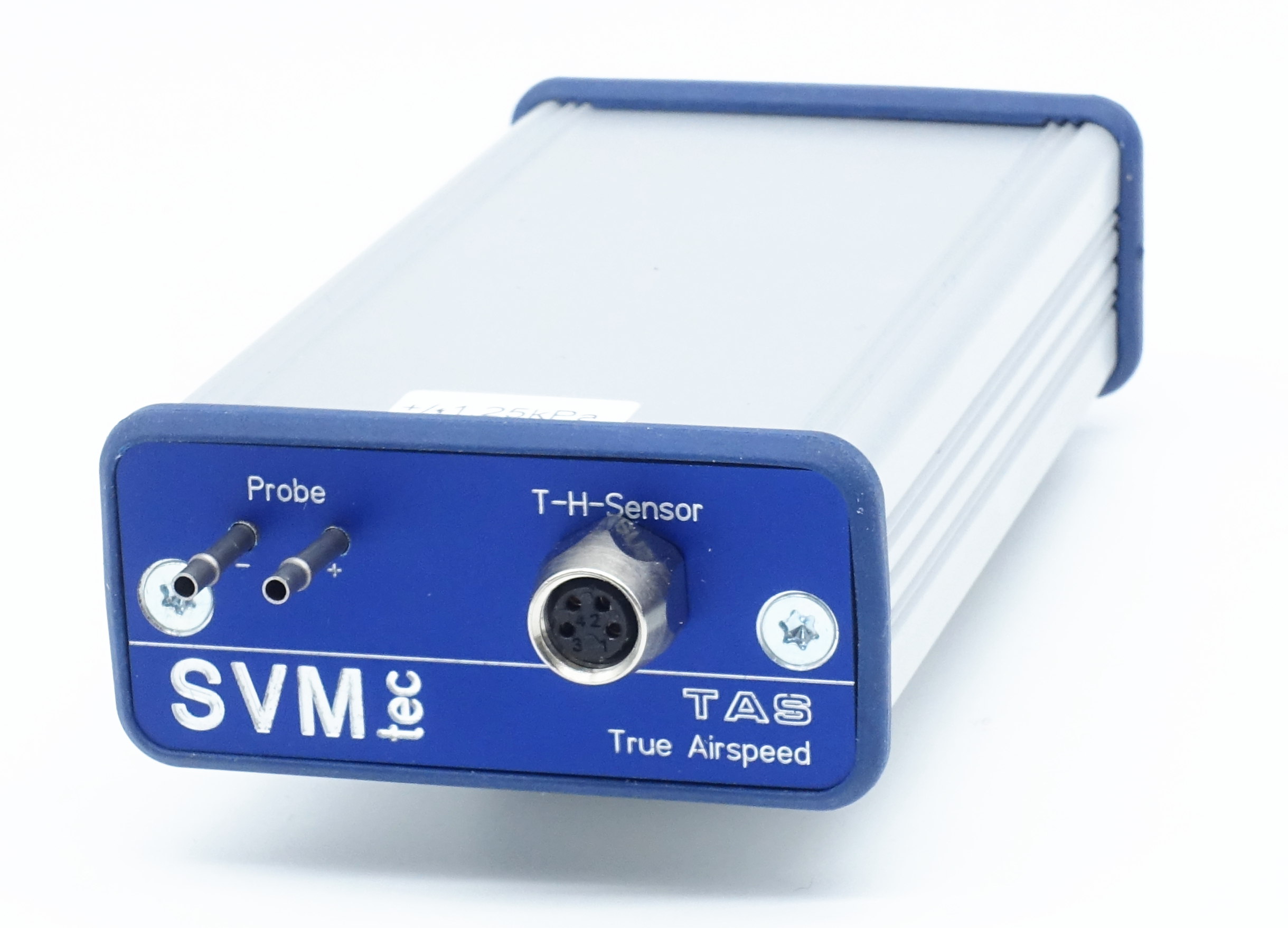

Für die Bestimmung des dynamischen Drucks, der für die Ermittlung der Strömungsgeschwindigkeit notwendig ist, wird zusätzlich eine geeignete Drucksonde oder ein geeigneter Wirkdruckgeber benötigt, bspw. Prandtl-Sonde, Pitot-Sonde oder Düse. Um einen großen Geschwindigkeitsbereich abdecken zu können, sind 2 Drucksensoren mit unterschiedlichem Bereich verbaut, die intern parallelgeschaltet sind.
Eine wesentliche Größe, die für die Bestimmung der Strömungsgeschwindigkeit notwendig ist, ist die Dichte. Diese wird über die Messgrößen Luftdruck, Temperatur und Feuchte bestimmt. Um auch in Strömungen mit Unter- oder Überdruck zur Umgebung messen zu können, ist ein weiterer Differenzdrucksensor eingebaut, der die Differenz zwischen Umgebung und statischem Druckanschluss der Sonde bestimmt.
Das Gerät hat folgende Eigenschaften:
- Präzise Messung der Strömungsgeschwindigkeit von 1-200m/s
- 2 integrierte Differenzdruck-Sensoren mit kaskadiertem Druckbereich
- Interner barometrischer Drucksensor
- Anschluss für einen PT100 Temperaturfühler

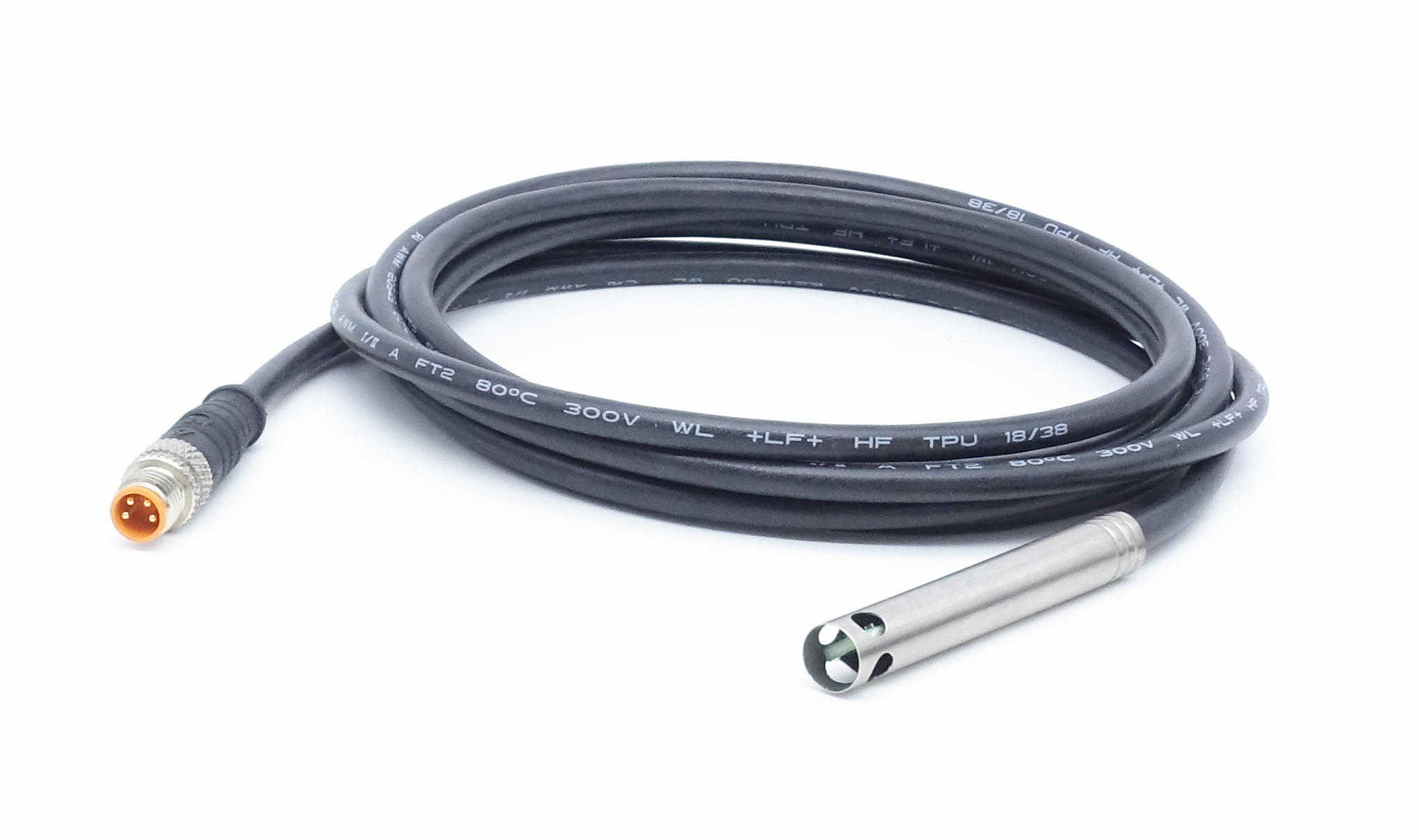

- Integriertes Hygrometer
- Interne Berechnung der Dichte (aus Luftdruck, Temperatur und Feuchte)
- Abtastraten bis 100Hz
- Stromversorung über USB oder über die CAN-Bus Schnittstelle, weiter Spannungsbereich (7-24V)

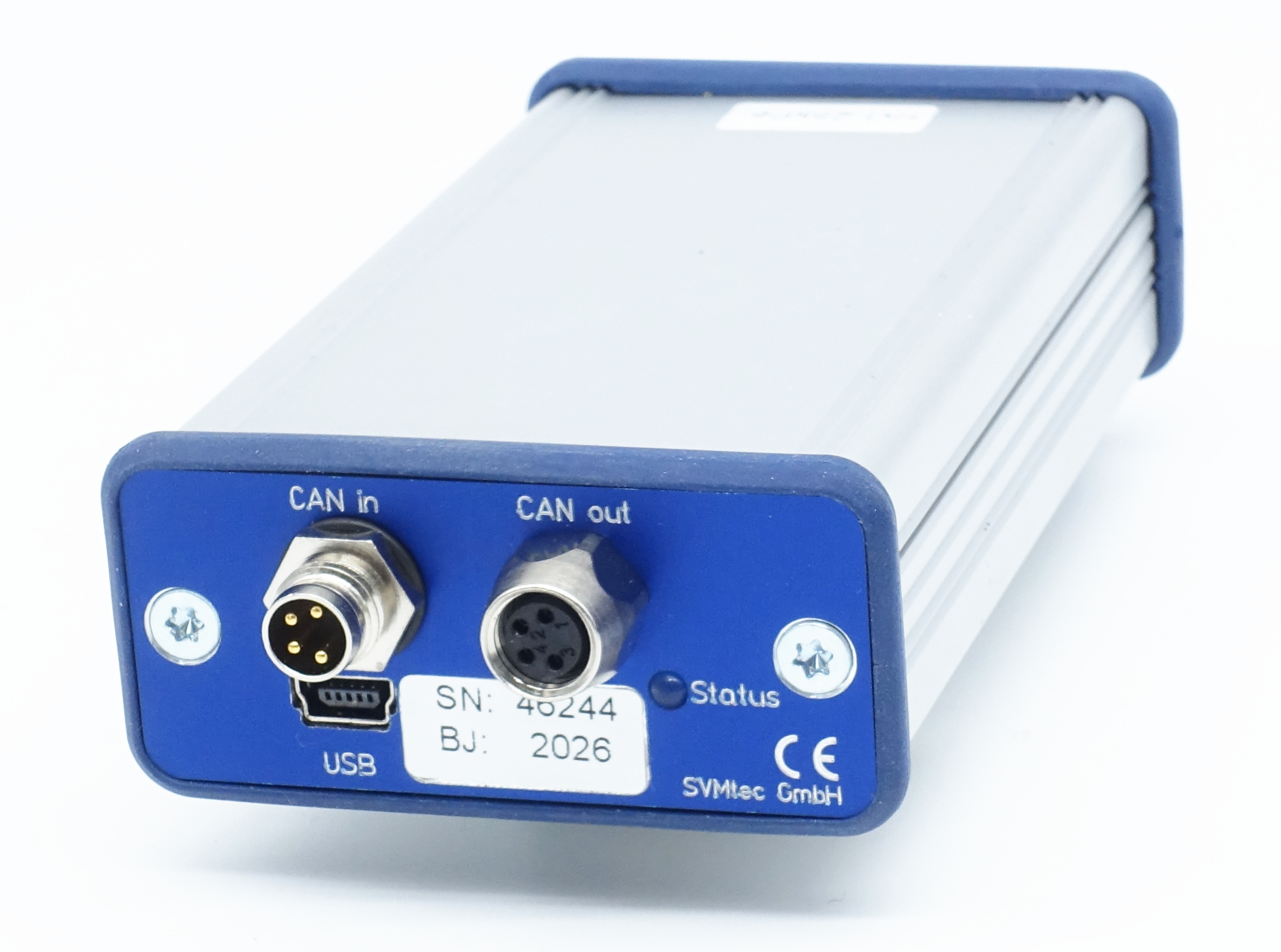

- Die Messdaten lassen sich über USB auslesen. In der CAN-Version erfolgt die Datenübertragung über den CAN-Bus (CAN 2.0A oder CAN2.0B)
- Über eine M8-Sensorleitung lassen sich die PSCx-CAN Module kaskadieren
- Eine DBC-Datei mit den Kalibrierdaten wird mitgeliefert
- Einfache Konfiguration der CAN-Parameter und Auslesen der Messwerte für Diagnosezwecke über die USB-Schnittstelle
